Wärmebrückennachweis: Baukosten senken & KfW-Förderung sichern.
Normsichere 2D- und 3D-Simulationen für Architekten und Bauherren. Ich optimiere Ihre Anschlussdetails, damit Sie den Pauschalzuschlag und teure Dämm-Reserven vermeiden.
Oder direkt anrufen: +49 155 65115604
Drei Wege, Wärmebrücken anzusetzen
Wärmebrücken sind Schwachstellen in der Gebäudehülle – Stellen, an denen Wärme verstärkt nach außen abfließt. Sie verursachen erhöhten Energieverlust und können zu Tauwasser- und Schimmelbildung führen. Im GEG-Nachweis haben Sie drei Möglichkeiten, sie zu berücksichtigen:
- Pauschalzuschlag (ΔUWB = 0,10 W/(m²K)): Die teuerste Variante – zur Kompensation muss mehr gedämmt werden.
- Gleichwertigkeitsnachweis nach DIN 4108 Beiblatt 2: Reduzierter Zuschlag (0,05 bzw. 0,03 W/(m²K)), wenn die Anschlüsse den Referenzlösungen entsprechen.
- Detaillierter Nachweis (2D/3D-Simulation): Projektspezifische ψ-Werte – schlanke Hülle.
Meine Leistungen rund um Wärmebrücken
Von der pragmatischen Standardlösung bis zur vollständigen 3D-Simulation komplexer Anschlüsse.
Gleichwertigkeitsnachweis
DIN 4108 Beiblatt 2 Kategorie A & B
- Schnelle Bearbeitung & schlanker Bericht
- Für viele EFH und Standardprojekte ausreichend
- Plausibilitätsprüfung der Anschlüsse
2D- & 3D-Simulation
DIN EN ISO 10211 – ψ- und χ-Werte
- Projektspezifische ψ-Werte für jeden Anschluss
- 3D-Berechnung punktueller Wärmebrücken
- Optimierungsvorschläge bei kritischen Details
- Voll integrierbar in den GEG-/KfW-Nachweis
fRsi- & Feuchteschutznachweis
DIN 4108-2 – Schimmelschutz
- Temperaturfaktor fRsi ≥ 0,70 nach Norm
- Haftungsabsicherung für Architekten
- Sanierungsbestand: Schimmelrisiko quantifizieren
- Variantenvergleich für die richtige Lösung
Unsicher, welche Tiefe Ihr Projekt braucht? Senden Sie mir die Pläne – ich melde mich mit einer klaren Empfehlung.
In drei Schritten zum geprüften Nachweis
Klare Abläufe, kurze Wege, prüffähige Berichte – damit Ihr Bauantrag oder KfW-Antrag nicht ins Stocken gerät.
Unterlagen senden
Sie schicken mir Grundrisse, Schnitte und Detailpläne (PDF/DWG) plus die geplanten Bauteilaufbauten. Bei Bestand reichen oft Fotos der Anschlüsse.
Festpreis & Zeitplan
Ich sichte die Pläne, empfehle die richtige Nachweistiefe (Beiblatt 2, 2D oder 3D) und nenne Ihnen einen verbindlichen Festpreis und Liefertermin.
Berechnung & Modell

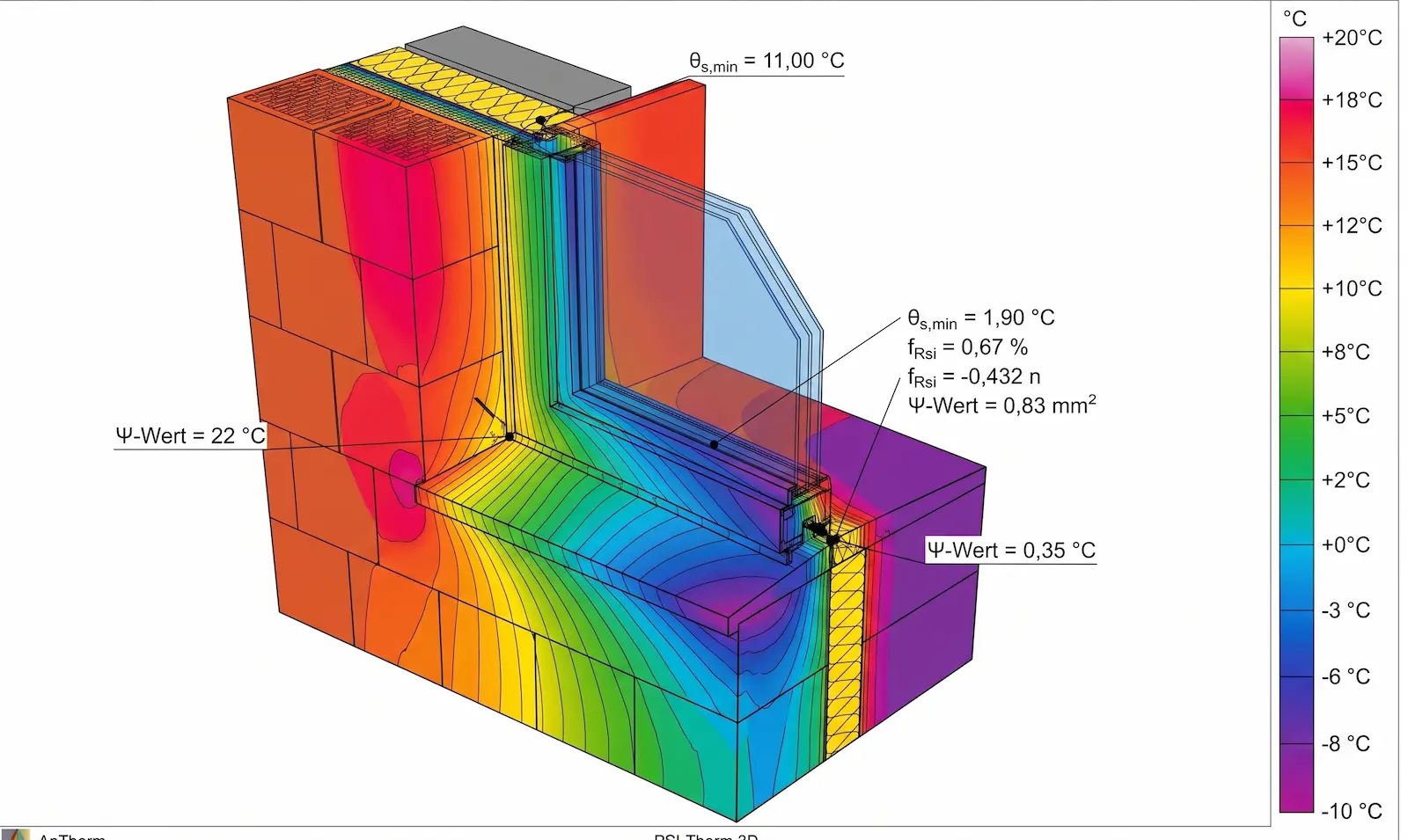

Ich modelliere die relevanten Anschlussdetails, berechne ψ- und ggf. χ-Werte sowie den fRsi-Wert nach DIN EN ISO 10211 / DIN 4108-2.
Prüffähiger Bericht
Sie erhalten den vollständigen Bericht mit Berechnung, Isothermenplots, Annahmen und allen Anlagen – direkt einsetzbar im GEG-/KfW-Nachweis.
Eric Winter – Ingenieurgeist für Ihr Bauvorhaben
Sichere, effiziente Gebäude entstehen nicht durch Schätzungen, sondern durch präzise Planung. Als freiberuflicher Bauphysiker und Energieberater unterstütze ich Bauherren und Unternehmen in Dresden und Sachsen dabei, Immobilien energetisch zu optimieren.
Vom Großprojekt zur individuellen Lösung
Meine Expertise basiert auf harter Praxis. Vor meiner Selbstständigkeit war ich über vier Jahre bei KREBS+KIEFER Ingenieure tätig. Dort habe ich das Handwerk von der Pike auf gelernt – vom Werkstudenten über den Projektingenieur bis hin zum Projektleiter.
Heute profitieren Sie von dieser Erfahrung aus großen Ingenieursvorhaben, kombiniert mit der Flexibilität eines spezialisierten Freiberuflers.
Häufige Fragen zu Wärmebrücken
Klicken Sie hier, um die häufigsten Fragen und Antworten anzuzeigen.
Häufige Fragen zu Wärmebrücken
Klicken Sie hier, um die häufigsten Fragen und Antworten anzuzeigen.
Was kostet ein detaillierter Wärmebrückennachweis?
Die Kosten richten sich nach Anzahl und Komplexität der zu bewertenden Anschlussdetails. Ein Gleichwertigkeitsnachweis nach Beiblatt 2 ist deutlich günstiger als eine vollständige 2D/3D-Simulation einzelner Knoten. Für ein Einfamilienhaus mit Standarddetails liegt der Aufwand meist im niedrigen bis mittleren vierstelligen Bereich – die eingesparten Dämm- und Materialkosten übersteigen den Honoraraufwand bei KfW-Vorhaben in der Regel um ein Vielfaches. Sie erhalten nach Sichtung der Pläne ein konkretes Festpreisangebot.
Welche Unterlagen werden für die Berechnung benötigt?
Ich benötige maßstäbliche Grundrisse, Schnitte und Ansichten (idealerweise als PDF oder DWG), die Bauteilaufbauten mit Schichtdicken und λ-Werten sowie alle relevanten Anschlussdetails (Sockel, Fenstereinbau, Attika, Balkonanschluss, Traufe, First etc.). Bei Bestandsgebäuden helfen Bestandspläne oder Fotos der relevanten Anschlüsse. Wenn etwas fehlt, sage ich Ihnen das nach erster Sichtung.
Wie lange dauert die Wärmebrückenberechnung?
Ein Gleichwertigkeitsnachweis nach Beiblatt 2 kann je nach Projekt in wenigen Werktagen erstellt werden. Eine vollständige 2D-Simulation aller relevanten Anschlüsse benötigt typischerweise 1–3 Wochen, abhängig vom Detailumfang. 3D-Simulationen einzelner Knoten (z.B. Balkonplatten-Eckanschluss) kommen ergänzend hinzu, wenn der 2D-Ansatz nicht ausreicht. Bei Bauantragsfristen kann ich auf Anfrage priorisieren.
Was ist der Unterschied zwischen Pauschalzuschlag, Beiblatt 2 und detailliertem Nachweis?
Ohne Nachweis muss im GEG-Bilanz pauschal ΔUWB = 0,10 W/(m²K) angesetzt werden – das ist die teuerste Variante, weil die Hülle rechnerisch deutlich schlechter wird.
Mit dem Gleichwertigkeitsnachweis nach DIN 4108 Beiblatt 2 darf 0,05 W/(m²K) angesetzt werden, sofern alle Details den dortigen Referenzlösungen gleichwertig sind.
Beim detaillierten Nachweis (ψ-Werte aus 2D/3D-Simulation) wird der tatsächliche Zuschlag projektspezifisch bestimmt – häufig 0,03 W/(m²K) oder besser, was bei KfW-Effizienzhäusern oft den Unterschied zwischen erreichtem und verfehltem Standard ausmacht.
Was ist der fRsi-Wert und warum ist er wichtig?
Der Temperaturfaktor fRsi beschreibt das Verhältnis zwischen der Oberflächentemperatur an der kritischsten Stelle einer Wärmebrücke und der Temperaturdifferenz zwischen innen und außen. Nach DIN 4108-2 muss fRsi ≥ 0,70 nachgewiesen werden, um Tauwasser- und Schimmelbildung an der raumseitigen Bauteiloberfläche unter den Randbedingungen der Norm auszuschließen. Der Nachweis ist insbesondere bei kritischen Geometrien (auskragende Bauteile, Innenecken, Fensteranschluss) ein zentrales Werkzeug zur Vermeidung späterer Bauschäden und Haftungsfälle.
Wann reicht der Gleichwertigkeitsnachweis – wann brauche ich eine 2D/3D-Simulation?
Der Gleichwertigkeitsnachweis nach Beiblatt 2 reicht aus, wenn alle Anschlussdetails den dortigen Referenzlösungen entsprechen oder gleichwertig ausgeführt werden. Sobald Details davon abweichen – etwa bei auskragenden Balkonen ohne thermische Trennung, großen Pfosten-Riegel-Fassaden, Sonderlösungen im Bestand oder bei KfW-40/40-Plus-Gebäuden – ist die detaillierte 2D-Berechnung nach DIN EN ISO 10211 nötig. 3D-Simulationen kommen bei punktuellen Wärmebrücken (z.B. einbindende Stützen, Eckpunkte) hinzu.
Lohnt sich der detaillierte Nachweis für mein KfW-Vorhaben wirtschaftlich?
In den meisten KfW-Vorhaben (insbesondere ab Effizienzhaus 55 / 40) ja. Der Wechsel vom Pauschalzuschlag 0,10 auf einen projektspezifischen Wert um 0,03 W/(m²K) reduziert den Transmissionswärmeverlust spürbar – das entlastet die Anforderungen an Dämmstärken und Fenster (Uw-Wert). Bei einem typischen Einfamilienhaus rechnet sich das Honorar oft schon durch eine reduzierte Dämmstärke oder den Verzicht auf eine teurere Fenstergeneration. Ich kalkuliere das vor Auftragserteilung gerne mit Ihnen durch.
Können Wärmebrücken auch im Bestand nachträglich berechnet werden?
Ja. Bei Sanierungen ist die Wärmebrückenbewertung sogar besonders wichtig, weil ungünstige Bestandsdetails nach einer Dämmung schnell zu Schimmelproblemen führen können. Hier liefert die Simulation eine quantitative Grundlage, um Sanierungsvarianten zu vergleichen und kritische Stellen (z.B. einbindende Geschossdecken, Kellersockel) zielgerichtet zu ertüchtigen.
